SATEL KNX-DIM21

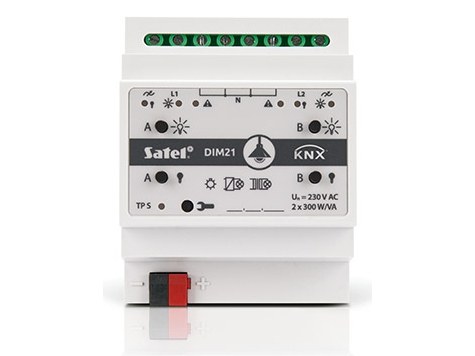

SATEL KNX-DIM21 er en dimmeaktuator for KNX-anlegg, montert på DIN-skinne i sikringsskapet. Polske SATEL er mest kjent for alarmsystemer, men har også en serie KNX-komponenter. Denne passer for elektrikere og huseiere som bygger lysstyring på KNX og trenger to separate dimmekretser.

Aktuatoren har to uavhengige kanaler på inntil 300 W hver. Den gjenkjenner selv om lasten er resistiv, induktiv eller kapasitiv, og den kan dimme vanlige 230 V LED-lamper, der SATEL oppgir et typisk område på 3–60 W per kanal. Hver kanal har egen knapp og status-LED på fronten, slik at lys kan testes før bussen er programmert. Den er beskyttet mot overoppheting og overlast, tar fire moduler på skinnen og har IP20.

Programmering skjer i ETS, med funksjoner som scener, trappelys med forvarsel, tidsforsinkelser og valg av oppførsel ved bussbrudd. Selve styringen kommer fra KNX-tastsensorer eller logikk, og med et KNX IP-grensesnitt kan aktuatoren også styres fra Home Assistant.

Fordelen er fleksibel lastgjenkjenning og manuell betjening. Begrensningen er at 300 W per kanal ikke er mye for store LED-anlegg, at kompatibilitet med enkelte LED-pærer må testes, og at produktet krever KNX-kompetanse. Den har ingen egen app eller trådløs styring.

Nøkkelspesifikasjoner

• KNX TP med integrert busskobler, programmeres i ETS
• 2 uavhengige dimmekanaler, opptil 300 W per kanal
• Resistiv, induktiv og kapasitiv last med automatisk lastgjenkjenning
• Dimbare LED-lamper (HV-LED) typisk 3–60 W
• 230 V AC 50/60 Hz
• DIN-skinne, 4 moduler, IP20
• Manuell betjening med knapper og status-LED på fronten
• Overtemperatur- og overlastvern

Bruksområder

• Dimme stue- og spisestuebelysning fra KNX-tastsensorer
• Lysscener for film eller middag
• Trappelysfunksjon med varsling før lyset slukker
• Nattlys med lav dimmeverdi via tidsstyring
